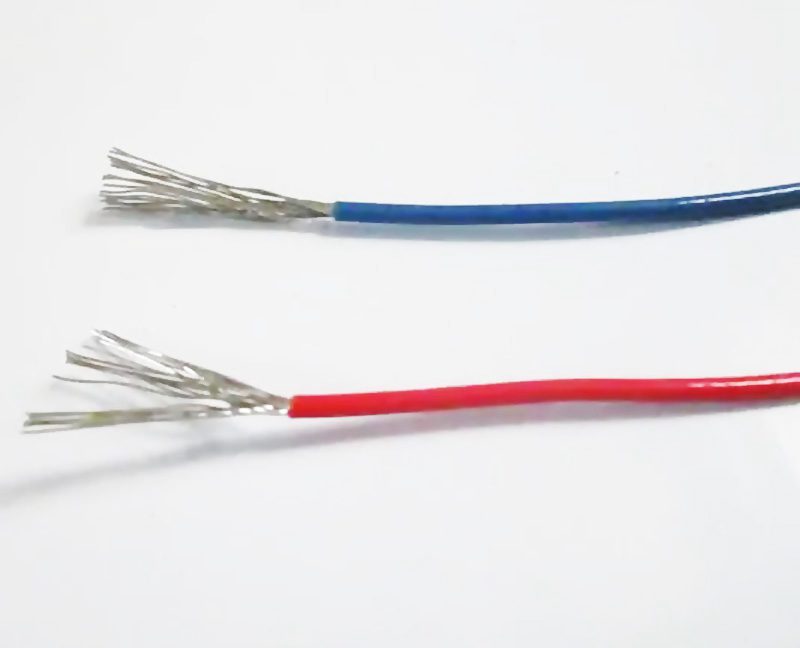

AF-200,AFFP-200,AGRP耐高溫裝置線 南洋耐高溫裝置線電纜
一：產品特色及用處
氟塑料絕緣裝置線具有運用溫度規模寬廣、耐油、耐磨、耐酸堿及各種化學試劑、耐老化、不焚燒等優異功能，可在高低溫及各種惡劣環境中作電器、外表、設備作電氣銜接。
因為氟塑料絕緣裝置線外徑小、分量輕、耐高溫、耐振蕩、抗沖擊、易裝置等長處，產品可作為航空用電線包含飛機、衛星等飛行器上用的各種電線電纜。
硅橡膠絕緣裝置線具有耐熱、耐寒、防腐、柔軟等特性，產品抗老化功能優越，運用壽命長，可在高低溫等惡劣環境中作移動電器、外表作電氣銜接。
二：產品履行規范
Q/AHLH99.2013
三：運用特性
1．溝通額外電壓：AF U0/U:300/500
2．最高工作溫度： 硅橡膠絕緣裝置線不超越180℃
F46絕緣裝置線不超越200℃
PFA絕緣裝置線不超越260℃
3．最低環境溫度：-60℃
4．電線答應曲折半徑不小于電纜外徑4倍。
四：根本類型及稱號
表1
| 類型 | 產品稱號 | 正常運用溫度℃ |
| AF-200 | 鍍銀銅芯聚全氟乙丙烯絕緣裝置線 | 200 |
| AFP-200 | 鍍銀銅芯聚全氟乙丙烯絕緣屏蔽裝置線 | 200 |
| AFFP-200 | 鍍銀銅芯聚全氟乙丙烯絕緣和護套屏蔽裝置線 | 200 |
| AF-260 | 鍍銀銅芯可溶性聚四氟乙烯絕緣裝置線 | 260 |
| AFP-260 | 鍍銀銅芯可溶性聚四氟乙烯絕緣屏蔽裝置線 | 260 |
| AFFP-260 | 鍍銀銅芯可溶性聚四氟乙烯絕緣和護套屏蔽裝置線www | 260 |
| AF46 | (鍍錫)銅芯F46絕緣裝置線 | 200 |
| AF46R | (鍍錫)銅芯F46絕緣裝置軟線 | 200 |
| AF46RP | (鍍錫)銅芯F46絕緣屏蔽裝置軟線 | 200 |
| AGR | (鍍錫)銅芯硅橡膠絕緣裝置線 | 180 |
| AGRP | (鍍錫)銅芯硅橡膠絕緣裝置線 | 180 |
補白：鍍銀導體均為多股軟結構
五：代號稱號和意義
表2
| 代號 | 代號意義 |
| A | 裝置線、裝置電纜 |
| G | 硅橡膠 |
| F、F46 | 聚全氟乙丙烯 |
| P | 銅織造屏蔽 |
| R | 多股絞合導體 |
| 200、260 | 耐溫等級 |
六：首要技術指標
1．制品電纜導體(R類)直流電阻(契合GB3956規則)
| 標稱截面 | 20℃直流電阻≤Ω/km | 標稱截面 | 20℃直流電阻≤Ω/km | ||
| 鍍錫/鍍鎳 | 鍍銀 | 鍍錫 | 不鍍錫 | ||
| 0.06 | 384 | 362 | 2.0 | 9.4 | 9.1 |
| 0.12 | 163 | 149 | 2.5 | 8.21 | 7.9 |
| 0.2 | 95 | 91.4 | 4 | 5.09 | 4.9 |
| 0.3 | 71.2 | 68.5 | 6 | 3.39 | 3.27 |
| 0.35 | 56.0 | 54.0 |
實驗電壓：0.06-0.3-1500V/5min
0.35-1.0-2000V/5min
1.5-6-2500V/5min
|
||
| 0.5 | 40.1 | 38.6 | |||
| 0.75 | 26.7 | 25.7 | |||
| 1.0 | 20.0 | 19.3 | |||
| 1.5 | 13.7 | 13.2 |
2．20℃時絕緣電阻不小于100000MΩ/KM
七：根本電纜標準及結構參數
| 線芯*標稱截面(mm2) |
導體結構
(根數*直徑)
(B/R)
mm
|
電纜最大外徑 | 參閱分量(kg/km) | ||||
|
AF-200
AF-260
|
AFP-260 |
AFFP-200
AFFP-260
|
AF-200
AF-260
|
AFP-260 |
AFFP-200
AFFP-260
|
||
| 0.06 | 7/0.10 | 1.0 | 1.4 | 2.1 | 2.1 | 5 | 9.0 |
| 0.12 | 7/0.15 | 1.2 | 1.6 | 2.3 | 3.2 | 7.6 | 12.1 |
| 0.20 | 7/0.20 | 1.4 | 1.9 | 2.6 | 4.3 | 8.7 | 13.9 |
| 0.30 | 7/0.23 | 1.5 | 2.0 | 2.8 | 5.0 | 10.2 | 16.6 |
| 0.35 | 19/0.15 | 1.6 | 2.1 | 2.9 | 6.6 | 12.6 | 19.2 |
| 0.50 | 19/0.18 | 1.8 | 2.3 | 3.3 | 8.1 | 14.2 | 23.5 |
| 0.75 | 19/0.23 | 2.0 | 2.6 | 3.6 | 11.8 | 20.7 | 31.1 |
| 1.0 | 19/0.26 | 2.2 | 2.8 | 3.8 | 14.3 | 23.2 | 34.3 |
| 1.5 | 19/0.32 | 2.6 | 3.3 | 4.3 | 21.5 | 32.5 | 45.3 |
| 2.0 | 19/0.37 | 2.9 | 3.6 | 4.6 | 27.8 | 39.2 | 53.0 |
| 2.5 | 49/0.26 | 3.5 | 4.1 | 5.2 | 36.4 | 50.0 | 69.1 |
| 4 | 49/0.32 | 4.2 | 4.9 | 6.2 | 57.2 | 75.2 | 99.7 |
| 6 | 49/0.39 | 4.9 | 5.6 | 7.0 | 80.2 | 104.0 | 134 |
