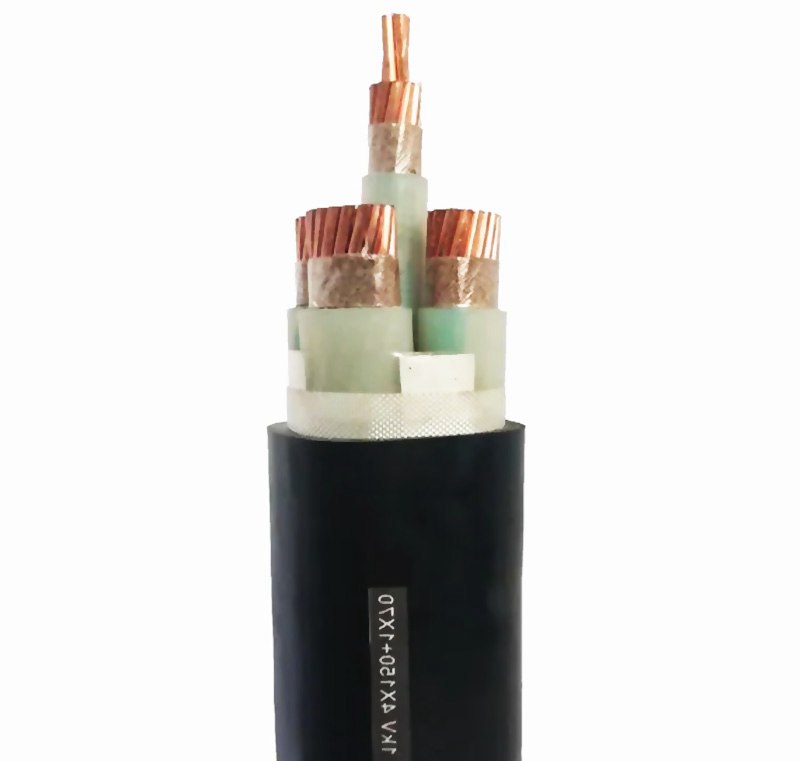

南洋低煙無鹵耐火電纜是什么？WDZN-RYY
產品具體介紹
WDZ-RYY歸于阻燃環保型軟電纜，其間R表明軟導體結構，別的兩個Y表明聚烯烴絕緣和聚烯烴護套，全稱銅芯低煙無鹵阻燃聚烯烴絕緣護套軟電纜。
一、產品用處
WDZ-RYY是多芯軟電纜，適用于溝通額外電壓450/750V及以下電器、機械設備等傳輸線。低煙無鹵聚烯烴具有焚燒時發煙量小，無鹵酸氣體開釋，歸于環保型電纜，適用于抵消防具有特殊要求的場所。
二、產品特性
1、電壓等級為450/750V，聚烯烴電壓為0.6/1KV
2、長時間工作溫度不低于零下20和40℃，不超越90和105℃，敷設時溫度不低于0℃
3、履行規范GB9330-88，阻燃功能履行規范GB12666-90
4、無鎧裝電纜的曲折半徑不小于電纜外徑的6倍，有鎧裝電纜應不小于電纜外徑的12倍。
三、產品優勢
WDZ-RYY電纜的無鹵低煙、低鹵低煙特性，當火災產生時，延伸速度慢，煙濃度低，可見度高，有害氣體開釋量小，便于人員撤離。焚燒氣體的腐蝕性小，也避免了對儀器設備的危害，低鹵、無鹵的特性，使得電纜資料在耐老化和耐紫外線及其它輻照功能大大提高，然后延伸電纜的使用壽命。
四、首要技術指標
1.電纜應飽嘗環境溫度下工頻電壓實驗3kV，5min不擊穿
2.電纜的透光率應契合下表
電纜外徑 D（mm）透光率（%）≥電纜外徑 D（mm）透光率（%）≥D>40705 3.電纜的不延燃性（阻燃特性）:應經過GB12666.5-90中B類成束焚燒實驗。單根電線電纜筆直焚燒實驗應經過GB12666.2-90
4.鹵酸氣體開釋量，契合IEC754-1
5.焚燒氣體的PH值和導電率，契合IEC754-2 PH≥4.3 電導率≤10μS/mm。
低煙無鹵阻燃電纜 WDZ-RYY WDZ-RYYP
五、產品型號
WDZN-BY（J） 低煙無鹵交聯聚烯烴絕緣電線
WDZN-BY（J）Y 低煙無鹵交聯聚烯烴絕緣及護套電線
WDZN-BY 銅芯低煙無鹵阻燃耐火聚烯烴絕緣電纜電線
WDZN-BYJ 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣電纜電線
WDZN-BYY 銅芯低煙無鹵阻燃耐火聚烯烴絕緣及護套電纜電線
WDZN-RYY（B）P 銅芯低煙無鹵阻燃耐火聚烯烴絕緣及護套銅絲屏蔽（扁型）軟電纜電線
WDZN-RYJY（B）P 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣及護套銅絲屏蔽（扁型）軟電纜電線
WDZN-RYY 銅芯低煙無鹵阻燃耐火聚烯烴絕緣及護套軟電纜電線
WDZN-RYJY 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣及護套軟電纜電線
WDZN-BYR 銅芯低煙無鹵阻燃耐火聚烯烴絕緣軟電線
WDZN-BYJR 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣軟電線
WDZN-RY 銅芯低煙無鹵阻燃耐火聚烯烴絕緣軟電線
WDZN-RYJ 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣軟電線
WDZN-BYYB 銅芯低煙無鹵阻燃耐火聚烯烴絕緣及護套扁型電纜電線
WDZN-BYJYB 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣及護套扁型電纜電線
WDZN-RYYB 銅芯低煙無鹵阻燃耐火聚烯烴絕緣平行軟線
WDZN-RYJYB 銅芯低煙無鹵阻燃耐火交聯絕緣平行軟線
WDZN-RYS 銅芯低煙無鹵阻燃耐火絕緣絞型銜接軟線
WDZN-RYJS 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣絞型銜接軟線
WDZN-RYP 銅芯低煙無鹵阻燃耐火聚烯烴絕緣屏蔽軟電線
WDZN-RYJP 銅芯低煙無鹵阻燃耐火交聯聚烯烴絕緣屏蔽軟電線
WDZN-YJY 銅芯交聯聚乙烯絕緣聚乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-YJY22 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-YJY32 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-YJVY42 銅芯交聯聚乙烯絕緣粗鋼絲鎧裝聚乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-VV 銅芯聚氯乙烯絕緣聚氯乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-VV22 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-VV32 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-VV42 銅芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套低煙無鹵阻燃耐火電力電纜
WDZN-KVV 銅芯聚氯乙烯絕緣聚氯乙烯護套低煙無鹵阻燃耐火操控電纜
WDZN-KVV22 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套低煙無鹵阻燃耐火操控電纜
WDZN-KVVP2 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套低煙無鹵阻燃耐火操控電纜
WDZN-KVVP2-22 銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套低煙無鹵阻燃耐火操控電纜
WDZN-KVVRP 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套低煙無鹵阻燃耐火操控軟電纜
WDZN-KVVR 銅芯聚氯乙烯絕緣聚氯乙烯護套低煙無鹵阻燃耐火操控軟電纜
WDZN-KVV32 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套低煙無鹵阻燃耐火操控電纜
WDZN-BV 銅芯聚氯乙烯絕緣低煙無鹵阻燃耐火固定敷設用電纜
WDZN-BVV 銅芯聚氯乙烯絕緣聚氯乙烯護套低煙無鹵阻燃耐火固定敷設用電纜
WDZN-BVVB 銅芯聚氯乙烯絕緣聚氯乙烯護套低煙無鹵阻燃耐火固定敷設用扁電纜
WDZN-BVR 銅芯聚氯乙烯絕緣低煙無鹵阻燃耐火固定敷設用軟電纜 。
產品焚燒特性代號
系列稱號 代號 稱號
耐火系列 有鹵 N
ZAN 阻燃A類耐火
ZBN 阻燃B類耐火
ZCN 阻燃C類耐火
ZDN 阻燃D類耐火
無鹵低煙 WDZN
WDZAN 無鹵低煙阻燃A類耐火
WDZBN 無鹵低煙阻燃B類耐火
WDZCN 無鹵低煙阻燃C類耐火
WDZDN 無鹵低煙阻燃D類耐火
WDZN-RYY 銅芯低煙無鹵阻燃耐火聚烯烴絕緣護套軟電纜
WDZ-RYYP 銅芯低煙無鹵阻燃屏蔽型聚烯絕緣護套軟電纜
一、IEC60332-1、IEC60332-2和IEC60332-3
為了鑒定線纜的阻燃功能好壞，世界電工委員會別離擬定了 IEC60332-1、IEC60332-2和IEC60332-3三個規范。IEC60332-1和IEC60332-2別離用來鑒定單根線纜按歪斜和筆直布放時的阻燃才能（國內對應GB12666.3和GB12666.4規范）。IEC60332-3（國內對應GB12666.5-90）用來鑒定成束線纜筆直焚燒時的阻燃才能，比較之下成束線纜筆直焚燒時在阻燃才能的要求上要高得多。
◎ IEC60332-1/BS4066-1阻燃等級（單根電線或電纜筆直焚燒測驗 Flame Test On Single Vertical Insulated Wires/Cables）
這是單根電纜的阻燃規范。實驗規則，一根 60cm長的試樣筆直固定在前壁注冊的金屬箱內，火焰長度175mm的丙烷焚燒器從距試樣的上部固定端450mm的方位上火焰錐與電纜以45度角觸摸，假如試樣焚燒損壞部分間隔固定端下部不超越50mm，測驗經過。
二、IEC60754-2
IEC60754-2氣體酸度丈量（Corrosivity）
這是 IEC規范中針對焚燒氣體腐蝕性的規范，此測驗是丈量在焚燒時物料所發生的鹵酸氣體酸度。它經過水溶液的PH值和導電率來測定。實驗規則，焚燒爐預熱到800℃，把一根內置試樣的石英管推入爐內，一起開端記時。在試樣焚燒的前5分鐘，每隔1分鐘測一次PH值和電傳導功能，接下來的25分鐘每隔5分鐘測一次。一般無鹵電纜資料的PH值會大于4.3，導電率小于10μs；PH值越少，即表明物料的鹵酸氣體酸度越高。值得注意的是，當HCL含量大于2mg/g而小于5mg/g（即契合IEC60754-1的要求時），其水溶液的PH值亦小于4.3，即不契合IEC60754-2的要求。
三、IEC61034
3立方米煙霧測驗，針對焚燒時發生煙霧做出的規范。
現在,中國公民對環境保護的需求在日益添加,這說明中國公民對本身生計環境的質量要求也越來越高。可是,日子質量的基本前提是生計的安全性。許多人還沒有認識到正確挑選網絡布線體系中的資料,以便在危機發生的時分可以最大極限地保護人的安全牢靠的重要性。
眾所周知,現在在布線產品的資料挑選上,除了要考慮與網絡運用相關的一系列功能參數目標外,別的一個非常重要的功能參數是挑選線纜原料的參數，即挑選低煙、阻燃、無鹵的原料仍是挑選一般的傳統原料。
據統計,在火災發生時,90％的逝世原因是因為焚燒時所發生的激烈的乃至有毒的煙霧所導致的窒息昏倒使人失掉逃生的時機。這便是為什么在歐美，低煙、阻燃、無毒的原料早已被遍及運用的原因。
iso關于低煙、阻燃、無鹵的原料有以下四個規范:
1.關于低煙的規范iec61034。與傳統的pvc產品比較,低煙原料會發生比pvc少得多的煙霧,使逃生者很簡略地辨識逃生的出口及路途,而且能很簡略地取到救生器材得到自救。
2.關于阻燃的規范iec60332－1和iec60332－3c。與易燃的傳統資料比較,阻燃原料可以大大下降火勢在管道中的延伸速度。更重要的是,救生器材會更簡略將火焰阻隔開來,一起還會大大下降火災引起的一系列的連鎖風險。
3.關于無鹵的規范iec60754。與含鹵的傳統資料比較,當契合無鹵規范的產品在焚燒時,不會有氯氣、氟氣、氯化氫等有腐蝕性的氣體發生,這些腐蝕性的氣體將會對許多重要的設備發生嚴峻的腐蝕損壞效果。
下面就這四個規范做一個簡略的介紹:
iec61034規范是在確認條件下對電纜焚燒時的煙霧密度的丈量規范。
iec60332－1規范的測驗環境是對一根獨立的筆直放置的絕緣線或線纜進行測驗。
如下圖所示，把一個焚燒氣槍放置在與線纜成45度傾角的方位上,焚燒氣槍在焚燒一分鐘后平息。該規范規則,被焚燒的絕緣線纜在此測驗條件下有必要可以自行平息。而且被焚燒的線纜部分不能超越間隔最上端的線纜固定處50mm(cable sample)的當?shù)亍?/p>
iec60332－3c規范的測驗環境是對一蔟線纜進行測驗。如右圖所示。
這是一個全面的防火測驗。整個測驗是在如圖所述的四米高的柜子中進行。這個測驗需求用每米15公升的易燃物協助測驗,焚燒的時刻為20分鐘。該規范規則,在此測驗條件下,答應火焰延伸的最大間隔不超越焚燒氣槍底邊以上的25米。
iec60754規范是對從線纜取出的聚合物資料焚燒時所宣布的鹵酸氣體的量進行測定的規范。
總歸,為安全起見,選用低煙、阻燃、無毒的布線資料是非常牢靠安全的辦法,一起,也表現了一個國家的生計認識和日子水準。可是,支付的價值是比一般的原料貴10－20％的價格。
那么,作為每一個運用者就應該本著對自己、對客戶擔任的情緒，并依據自己事務開展的需求,進行權衡,作出正確的挑選。特別是,在個人住宅和人流密度大的當?shù)?如機場、醫院、高層建筑等范疇,挑選低煙、阻燃、無毒的布線資料一定是正確的挑選。
適用范圍：
本產品適于電廠．化工，地道，車站．高層建筑等關鍵部位的防火體系特別適用于應急電源與戶內消防設備的供電線路．應急電源與火災報警設備的供電線路，應急電源至信號燈的供電線路和應急電源至通風排煙設備的供電線路等 。
運用特性
1、導體長時間工作溫度為70℃、90℃
2、電纜在750-850℃火焰條件下．可維持正常運轉1.5小時以上．為B級耐火。電纜在950-1000℃火焰條件下．可維持正常運轉1.5小時以上，為A級耐火。
3、有毒氣體含量和煙密度實驗成果契合GB／T17650.2-98和GB／T17651.2-98規則
4、煙氣毒性契合GAl32準安全級的要求。
類型和稱號：
WDNH(A)-BY(J) 低煙無鹵交聯聚烯烴絕緣耐火電線
